浅层神经网络是具有参数 ϕ 的函数 y=f[x,ϕ],它将多变量输入 x 映射到多变量输出 y。我们将完整的定义推迟到第3.4节,并通过一个示例网络 f[x,ϕ] 来介绍主要思想,该网络将标量输入 x 映射到标量输出 y,并且有十个参数 ϕ={ϕ0,ϕ1,ϕ2,ϕ3,θ10,θ11,θ20,θ21,θ30,θ31}

(3.1)y=f[x,ϕ]=ϕ0+ϕ1a[θ10+θ11x]+ϕ2a[θ20+θ21x]+ϕ3a[θ30+θ31x].

我们可以将这个计算分解为三个部分:首先,我们计算输入数据的三个线性函数 (θ10+θ11xθ20+θ21xθ30+θ31x)。其次,我们将这三个结果通过一个激活函数 a[] 进行处理。最后,我们用 ϕ1ϕ2ϕ3 对三个激活结果进行加权,将它们求和,然后加上一个偏移量 ϕ0

为了完成描述,我们必须定义激活函数 a[]。有许多可能性,但最常见的选择是修正线性单元或 ReLU:

(3.2)a[z]=ReLU[z]={0z<0zz0

当输入为正数时返回输入值,否则返回零(见图3.1)。

公式 3.1 所代表的是哪一类输入/输出关系可能并不明显。尽管如此,前一章中的所有思想都是适用的。公式3.1代表了一类函数,其中的特定成员取决于 ϕ 中的十个参数。如果我们知道这些参数,我们可以通过评估给定输入 x 的公式来执行推理(预测 y)。给定一个训练数据集 {xi,yi}i=1I,我们可以定义一个最小二乘损失函数 L[ϕ],并使用它来衡量模型在任何给定参数值 ϕ 下描述这个数据集的有效性。为了训练模型,我们寻找最小化这个损失的值 ϕ^

图3.1

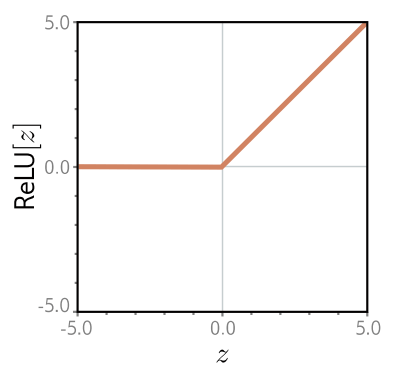

图 3.1 修正线性单元(ReLU)。这个激活函数如果输入小于零则返回零,否则返回输入不变。换句话说,它将负值剪切为零。注意,还有许多其他可能的激活函数选择(见图3.13),但ReLU是最常用的,也是最容易理解的。

图3.2

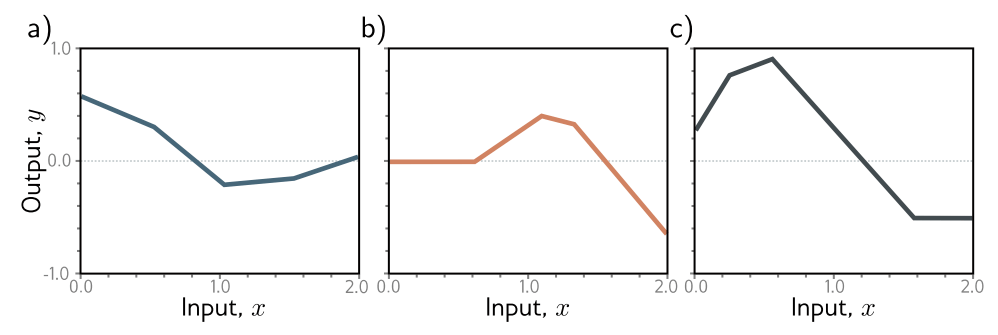

图 3.2 根据公式3.1定义的函数族。a-c) 对于十个参数ϕ的三种不同选择,函数的输入/输出关系是分段线性的。然而,连接的位置、它们之间线性区域的斜率以及整体高度各不相同。

神经网络的直观理解

实际上,公式3.1代表了一族具有多达四个线性区域的连续分段线性函数(图3.2)。现在我们来分解公式3.1,并解释它为什么描述了这个函数族。为了使理解更容易,我们将函数分成两部分。首先,我们引入中间量:

(3.3)h1=a[θ10+θ11x]h2=a[θ20+θ21x]h3=a[θ30+θ31x],

我们把 h1h2h3 称为隐藏单元。其次,我们通过将这些隐藏单元与线性函数组合来计算输出[1]

(3.4)y=ϕ0+ϕ1h1+ϕ2h2+ϕ3h3.

图 3.3 展示了创建图 3.2a 中函数的计算流程。每个隐藏单元都包含输入的线性函数 θ0+θ1x,该直线被 ReLU 函数 a[] 在零以下剪裁。三条线穿过零的位置成为最终输出中的三个“连接点”。然后分别通过 ϕ1ϕ2ϕ3 对这三条被剪裁的线进行加权。最后,加上偏移量 ϕ0,它控制着最终函数的整体高度。

图3.3j中的每个线性区域对应于隐藏单元中不同的激活模式。当一个单元被剪切时,我们将其称为非活动状态,而当它没有被剪切时,我们将其称为活动状态。例如,阴影区域接收来自 h1h3(它们是活动的)的贡献,但不来自 h2(它是非活动的)。每个线性区域的斜率由该区域活动输入的原始斜率 θ1 和随后应用的权重 ϕ 决定。例如,阴影区域的斜率是 θ11ϕ1+θ31ϕ3,其中第一项是面板(g)中的斜率,第二项是面板(i)中的斜率。

每个隐藏单元对函数贡献一个“联合”,因此有三个隐藏单元时,可以有四个线性区域。然而,这些区域中只有三个的斜率是独立的;第四个要么是零(如果在这个区域中所有隐藏单元都不活跃),要么是其他区域斜率的总和。

图3.3

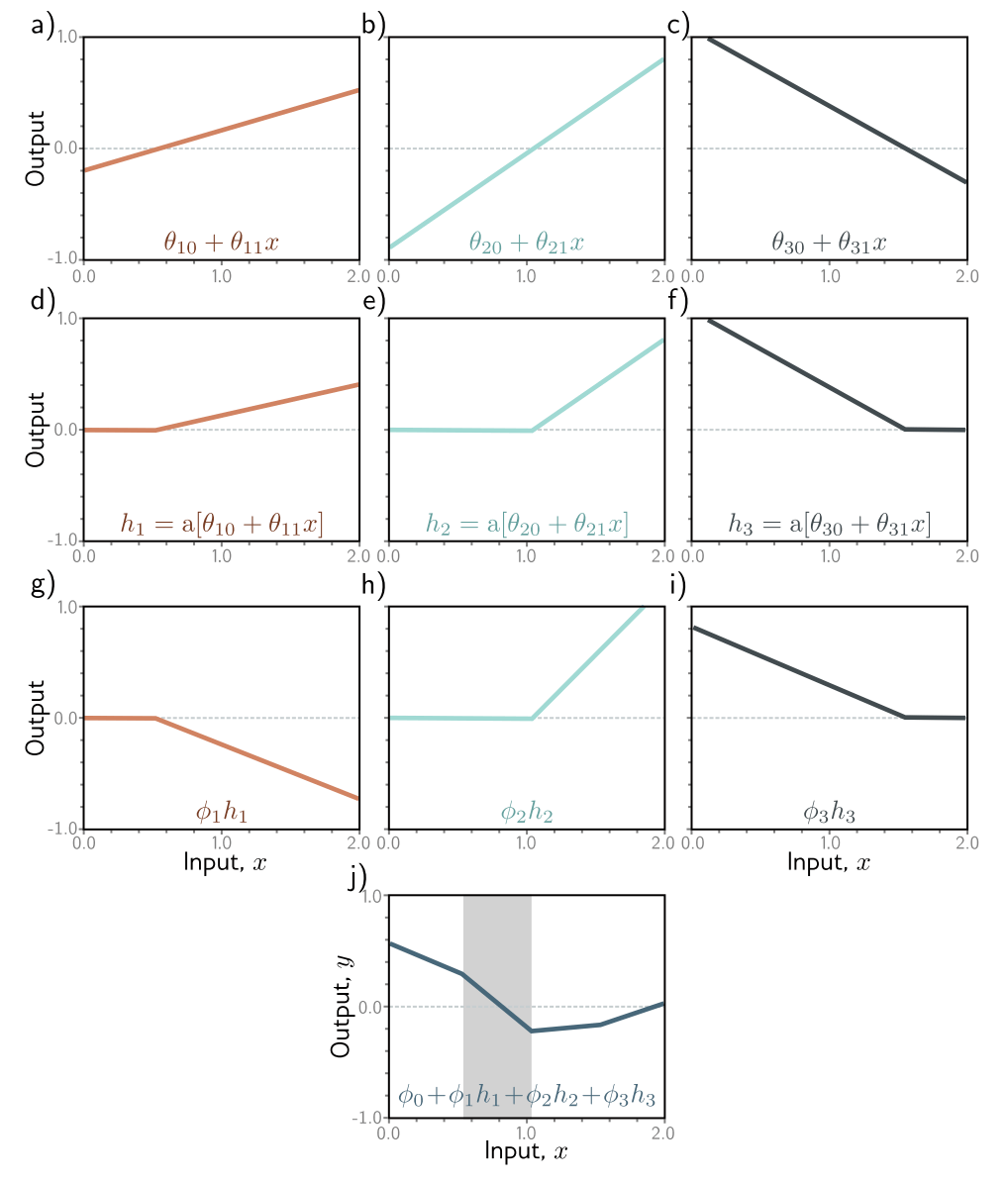

图 3.3 图 3.2a 中函数的计算。a - c) 输入 x 通过三个线性函数,每个函数具有不同的 y 轴截距θ₀和斜率θ₁。 d - f) 每条线都通过 ReLU 激活函数,该函数将负值截断为零。g - i) 然后分别通过ϕ₁、ϕ₂ 和ϕ₃ 对这三条截断线进行加权(缩放)。j) 最后,将经过截断和加权后的函数相加,并添加一个控制高度的偏移量ϕ₀。四个线性区域中的每一个都对应于隐藏单元中不同的激活模式。在阴影区域,h₂ 处于非激活状态(被截断),但 h₁ 和 h₃ 都处于激活状态。(交互式演示

[1] 为了本书的目的,线性函数具有形式 z=ϕ0+iϕizi。任何其他类型的函数都是非线性的。例如,ReLU函数(公式3.2)和包含它的示例神经网络(公式3.1)都是非线性的。有关进一步的澄清,请参见章节末尾的注释。

描绘神经网络

我们一直在讨论一个具有一个输入、一个输出和三个隐藏单元的神经网络。我们在图3.4a中可视化了这个网络。输入在左边,隐藏单元在中间,输出在右边。每个连接代表十个参数中的一个。为了简化这种表示,我们通常不绘制截距参数,因此这个网络通常如图3.4b所示。

图3.4

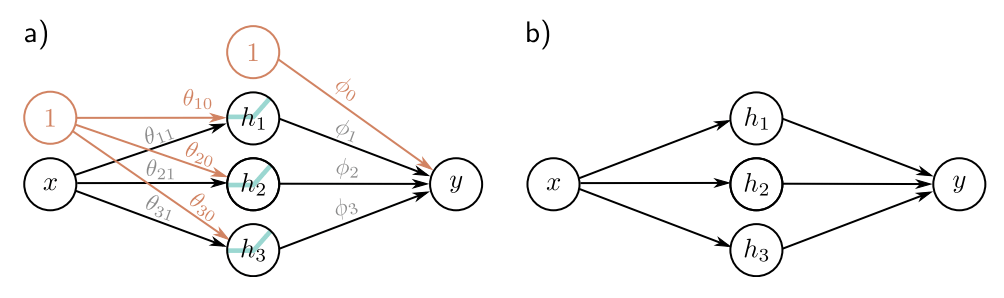

图 3.4 神经网络的图示说明: a) 输入x位于左侧,隐藏单元h1、h2和h3位于中间,输出y位于右侧。计算流程从左向右进行。输入用于计算隐藏单元的值,这些隐藏单元的值再组合起来生成输出。图中的十个箭头每个都代表一个参数(橙色表示截距,黑色表示斜率)。每个参数都会与其源节点的值相乘,然后将结果加到其目标节点上。例如,我们将参数ϕ₁与源节点h1相乘,然后将结果加到y上。我们引入了额外的包含1的节点(橙色圆圈)来将偏置项纳入这个框架中,所以我们将ϕ₀乘以1(实际上没有影响)然后加到y上。在隐藏单元处应用ReLU激活函数。 b) 更常见的做法是省略截距、ReLU函数和参数名称;这种更简单的表示方式实际上展示的是相同的网络。
